Rehabilitación del Pabellón de Sant Rafael del Hospital de Sant Pau

El último número de la revista Realidad Mapei 27 incluye un amplio monográfico sobre Modernismo, y en concreto sobre las obras de rehabilitación realizadas en el Hospital de la Santa Creu i Sant Pau. En este artículo se incluye la información relativa a la rehabilitación del Pabellón de Sant Rafael.
14 de abril de 2021

En el proceso de restauración que se está llevando a cabo durante los últimos años en el recinto modernista del Hospital de la Santa Creu i Sant Pau de Barcelona, hay que destacar el pabellón de Sant Rafael, por el procedimiento de ejecución empleado, utilizando una combinación de materiales tradicionales y de nueva generación.

Se trata de una cúpula tabicada de doble hoja. La geometría de cada una de las hojas varía sensiblemente, de manera que la hoja interior tiene una forma hemisférica con una reserva en la coronación que está rematada con un óculo cerámico perforado que permite la ventilación de la sala, mientras que la piel exterior está construida mediante cuatro casquetes esféricos, delimitados lateralmente por unos perfiles metálicos del tipo “T” que nacen del anillo de tracciones inferior, común a las dos cúpulas, ejecutado con un perfil del tipo IPN; y rematado superiormente con otro perfil IPN, a manera de anillo de compresiones.

Desde este anillo superior nace una estructura secundaria de perfiles “L” que ayuda a soportar el remate de piedra que corona la cúpula. El revestimiento de la piel interior es de azulejo decorado, mientras que el exterior está formado por unas escamas de cerámica vidriada. Una vez analizado el proyecto original y viendo el estado de conservación de la cúpula, se constató que los problemas estaban relacionados con el deterioro por oxidación de los perfiles de armazón de los cuatro casquetes de la piel exterior, así como del perfil del anillo de tracciones. Aunque los pliegos de condiciones de las obras definían que los sistemas utilizados debían ser lo más “tradicionales” posibles, tras analizar diversas alternativas, se concluyó que repetir la solución constructiva original; comportaría la aparición de unas patologías semejantes a las existentes; y que, por lo tanto se tenía que complementar con algunos elementos nuevos que facilitaran los trabajos de sustitución de los elementos metálicos originales dañados empotrados en las cúpulas tabicadas, sin que éstas se vieran afectadas, así como mejorar las condiciones de impermeabilización con materiales actuales.

Así pues, se optó por desarrollar una actuación de restauración de las dos pieles de la cúpula, donde se utilizaría sistemas de refuerzo estructural compuesto de FRG de Mapei, no tanto por el valor resistente que se debía conseguir, sino, más bien, por la maniobrabilidad, la adaptabilidad a las superficies curvas, el bajo espesor de la solución de refuerzo, así como la compatibilidad con los materiales de acabado exterior. En un primer momento se tenían que retirar las escamas cerámicas y repicar el mortero de fijación para dejar la cerámica de los casquetes a la vista y así poder proceder a la colocación de unas franjas la malla de fibra de vidrio resistente a los álcalis, pre-aprestada, para el refuerzo estructural “armado” de estructuras de albañilería, MAPEGRID G220 de Mapei, a ambos lados de los perfiles metálicos originales a substituir.

De esta manera se pretendía controlar las posibles tracciones que podían aparecer en la cerámica en el momento en que los perfiles fueran retirados. Además, el proyecto planteaba unas perforaciones en la cúpula para poder colocar unos perfiles metálicos que debían estar anclados a los pórticos de apuntalamiento interior. De esta manera se podía dejar la cúpula “en el aire” y poder sustituir el perfil del anillo de tracciones con seguridad. Para poder garantizar la estabilidad de la cúpula era necesario unir la base de las dos hojas de la misma. Una vez estabilizada la cúpula, se procedería a la substitución de los perfiles por unos nuevos, con una geometría semejante a la de los originales, pero con unas características que mejoran en las actitudes ante la oxidación.

Los productos utilizados fueron el sistema de refuerzo PLANITOP HDM RESTAURO armado con la malla estructural MAPEGRID G220, colocación de MAPEWRAP C FIOCCOS, impermeabilización con MAPELASTIC SMART armado con la malla MAPENET 150 y, finalmente, la colocación de escamas cerámicas con KERAFLEX.

FICHA TÉCNICA
Dirección Facultativa Bernúz Fernández Arquitectes
Constructora SAPIC
Coordinador Mapei Joan Lleal
Año intervención 2014

Imagen 1: detalle constructivo de la cúpula.

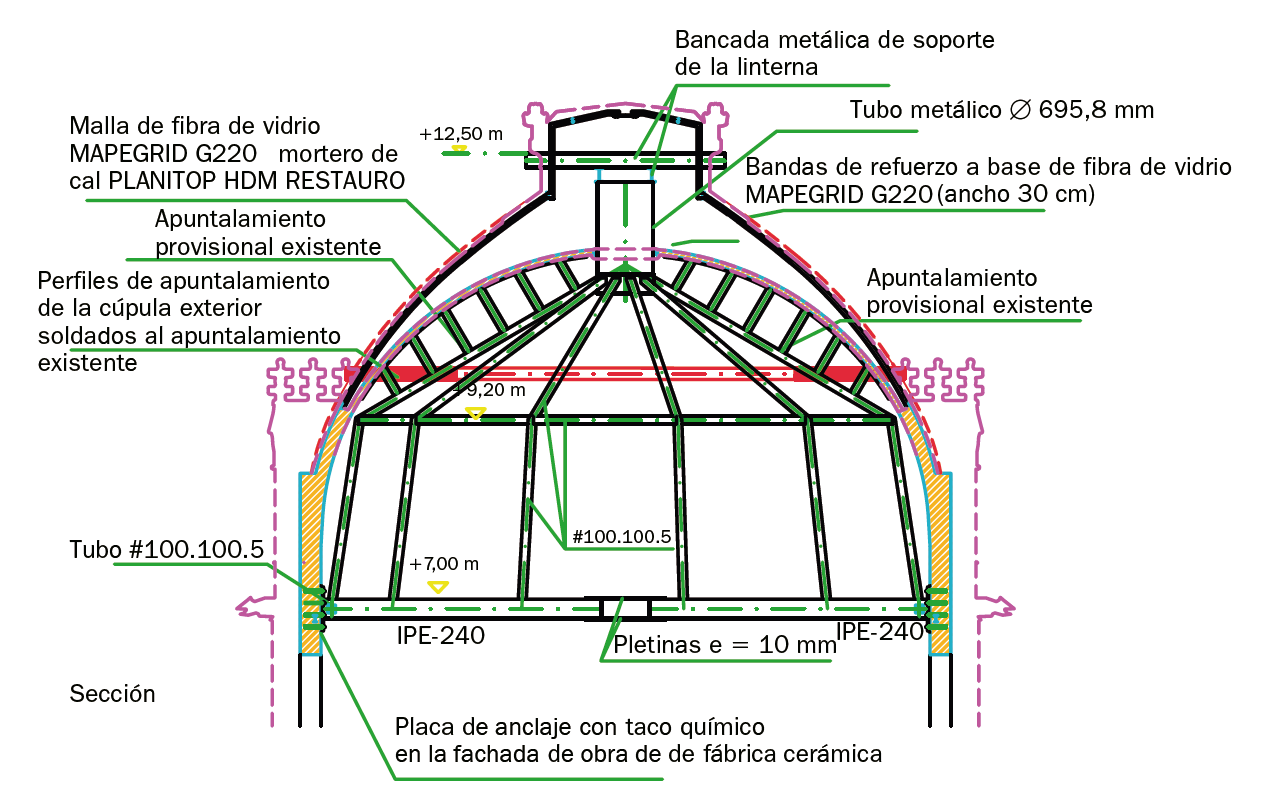

Imagen 2: Detalle de la sección con la solución constructiva.

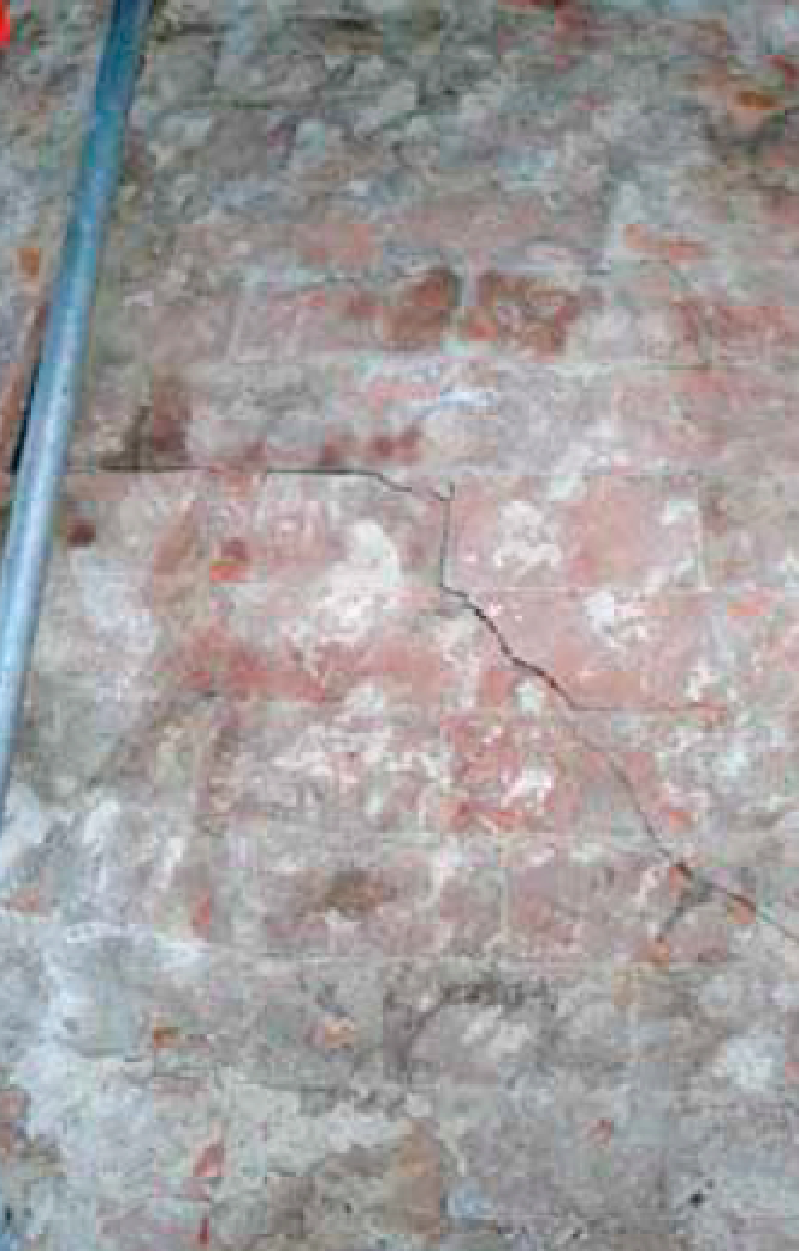

Imagen3: soporte original fisurado.

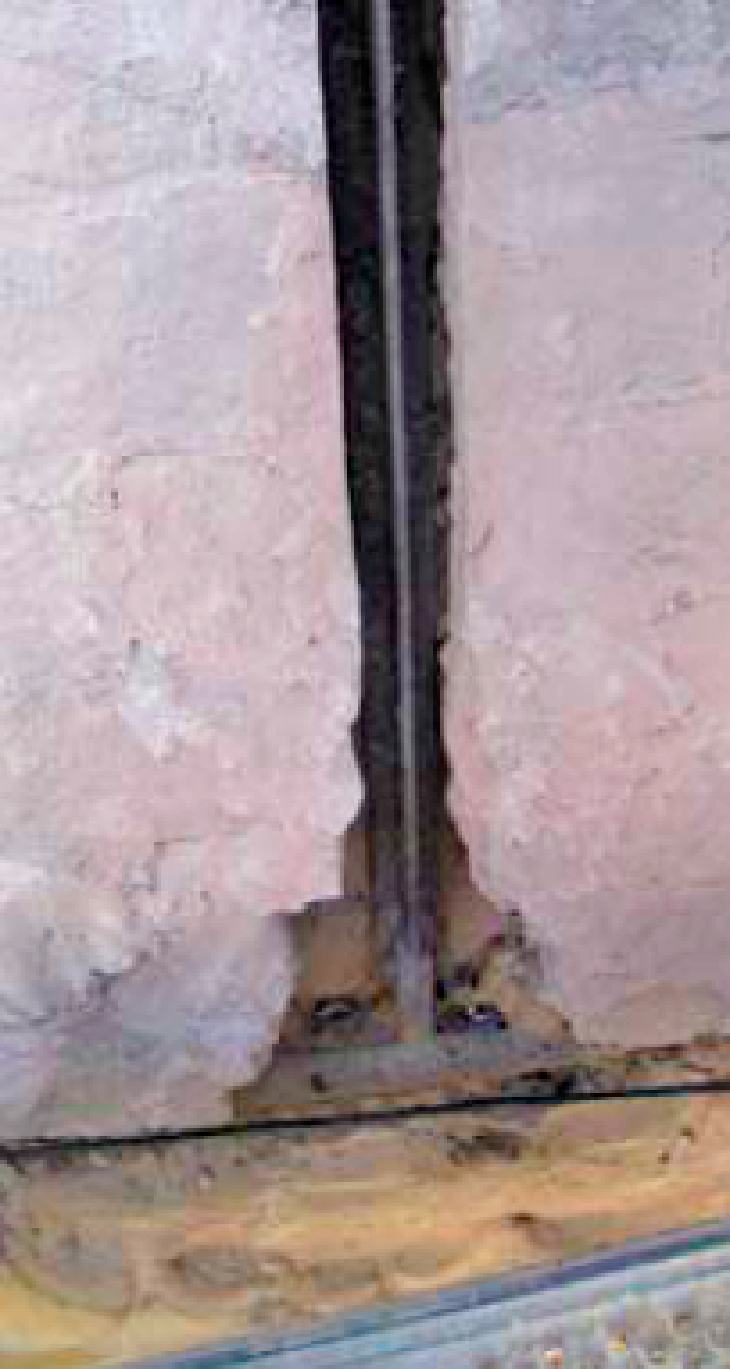

Imagen 4: imagen del saneo de la cúpula a falta de la substitución del perfil de acero.

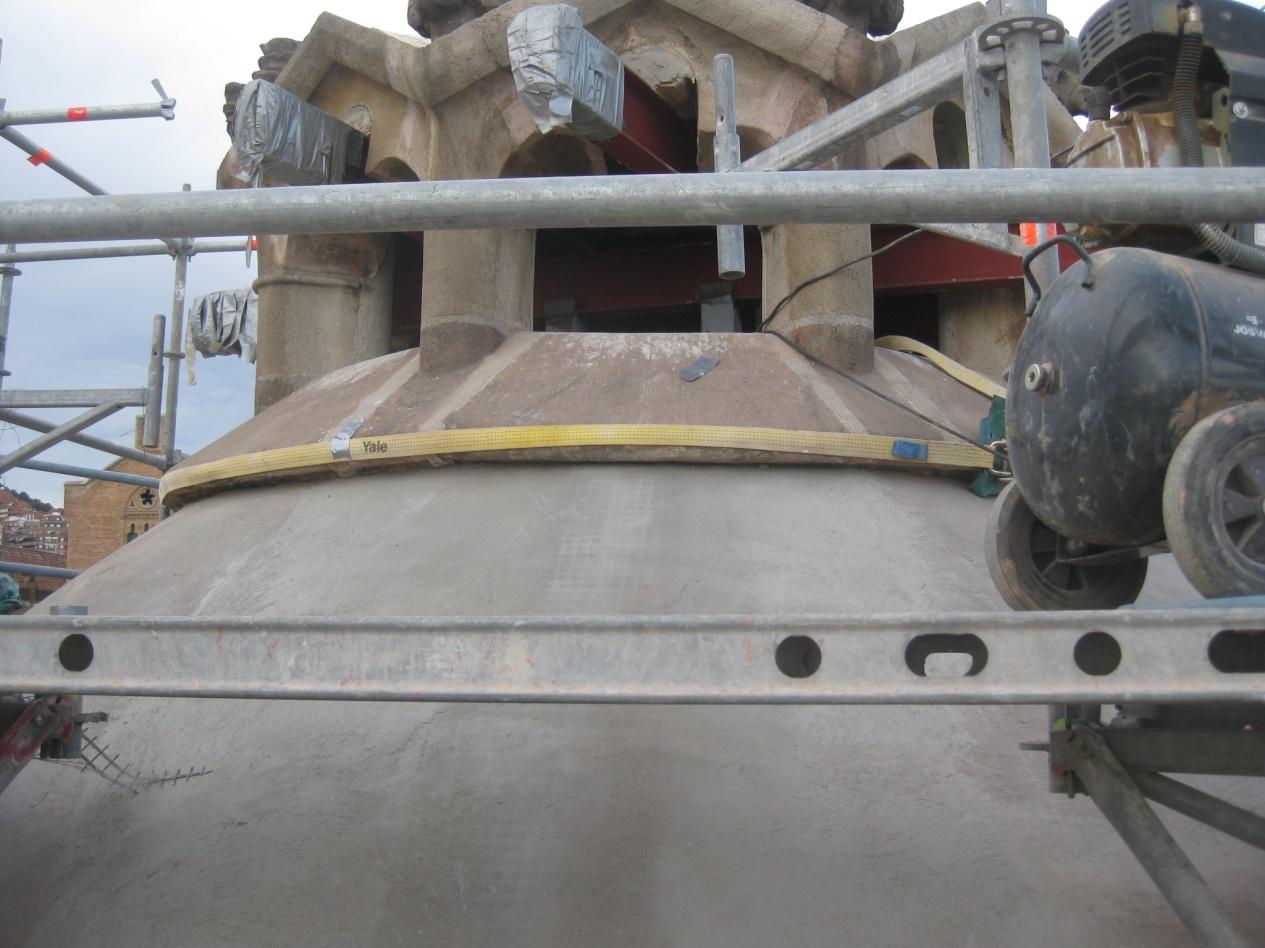

Imagen 5: Cúpula con acero substituido, a la espera de realizar el solape con el refuerzo.

Z:\user\Sant Rafael\FOTOS\OBRA\115.jpg

Imagen 6: Refuerzo realizado con sistema FRG.

Z:\user\Sant Rafael\FOTOS\OBRA\111.jpg

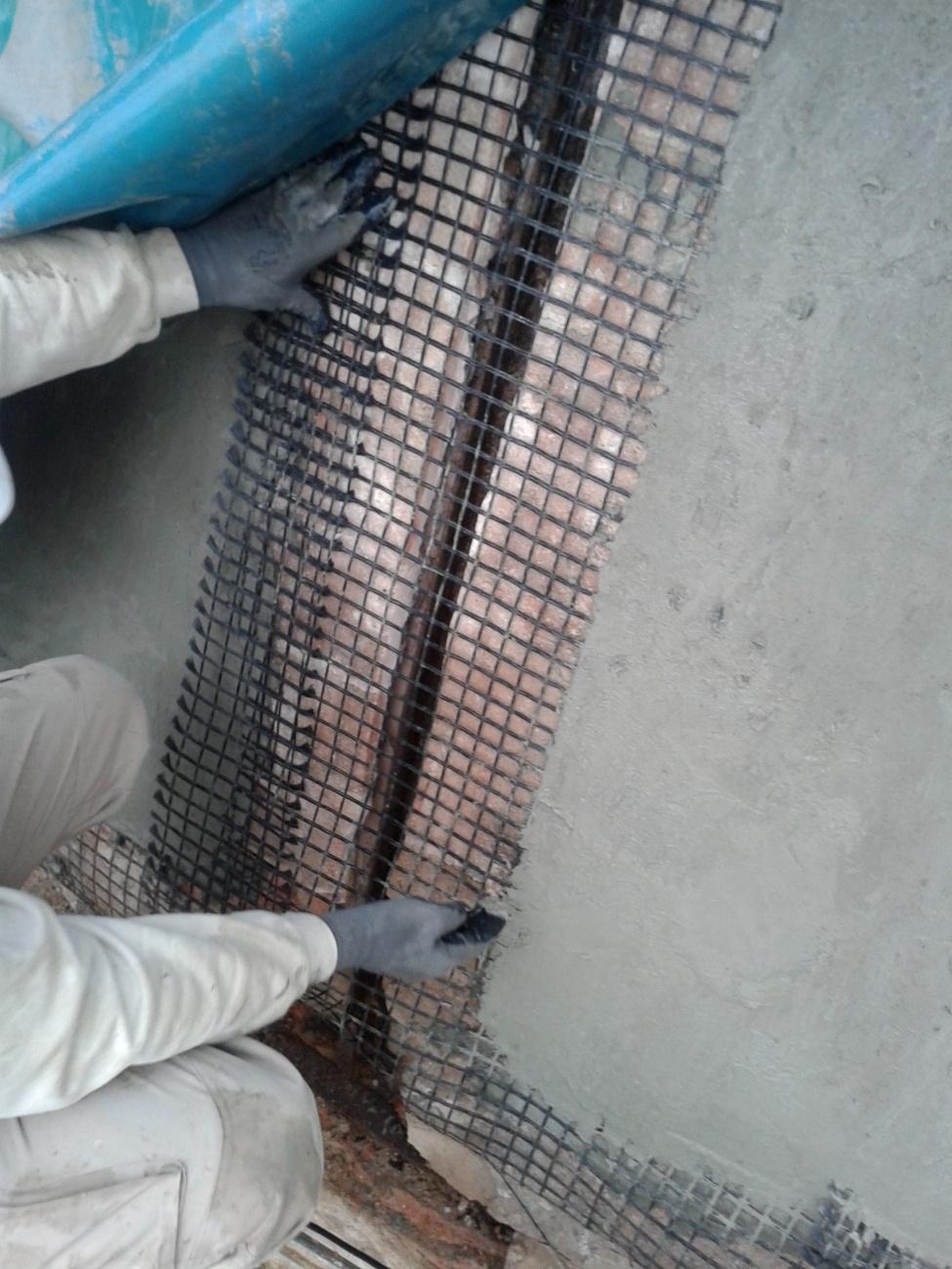

Imagen 7: Detalle de presentación de la malla para realizar el solape.

Z:\user\Sant Rafael\FOTOS\OBRA\108.jpg

Imagen 8: Impermeabilización de la cúpula con MAPELASTIC SMART.

Z:\user\Sant Rafael\FOTOS\OBRA\119.JPG

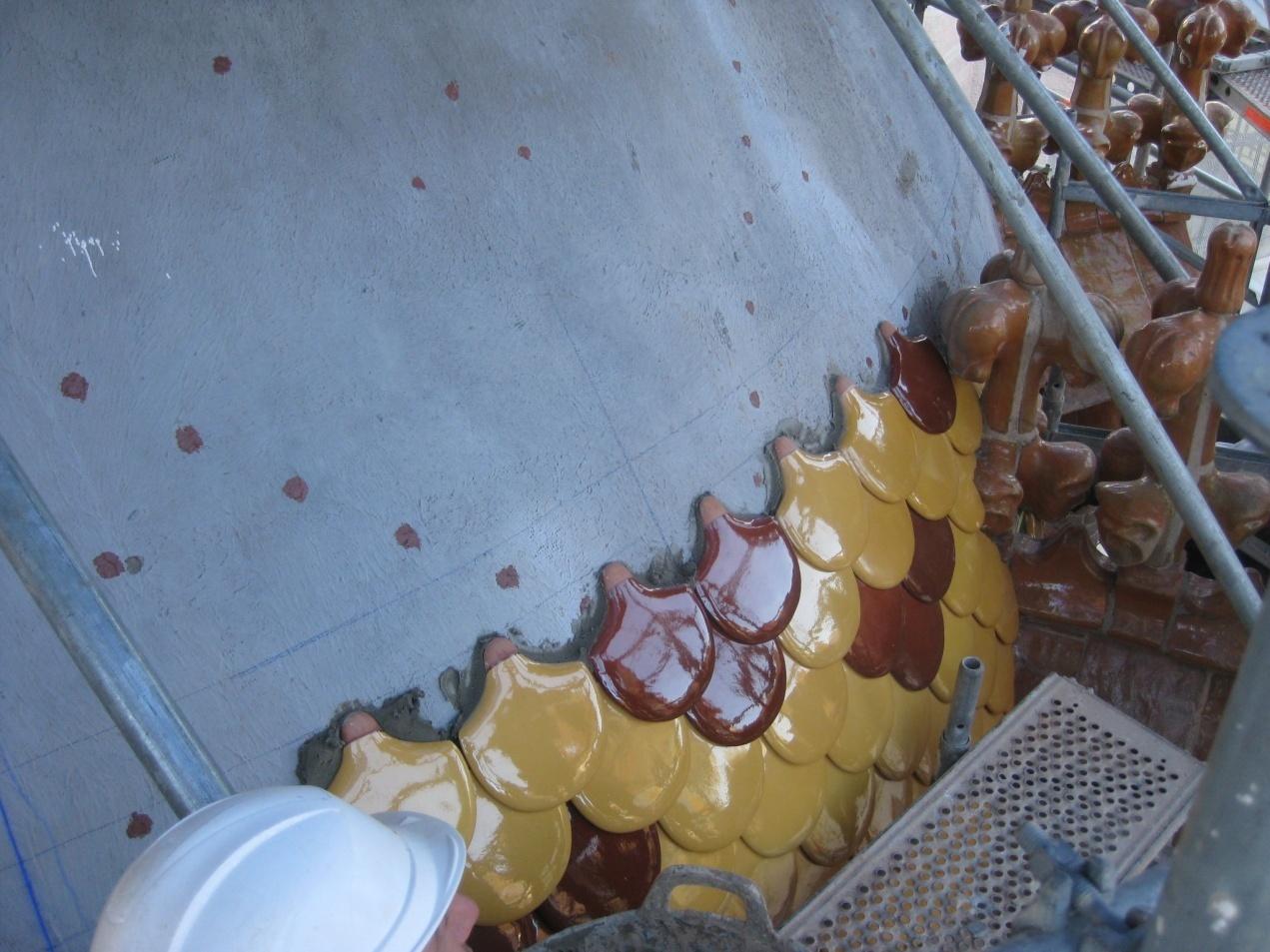

Imagen 9: Colocación de escamas cerámicas con adhesivo KERAFLEX.

Z:\user\Sant Rafael\FOTOS\OBRA\132.JPG
