Impermeabilizzazione di gallerie con sistema compartimentato a tubi re-iniettabili

Infrastrutture

Struttura

Impermeabilizzazione

Fasi applicative

Scopri le fasi applicative, i prodotti utilizzati in questa soluzione ed eventuali prodotti alternativi.

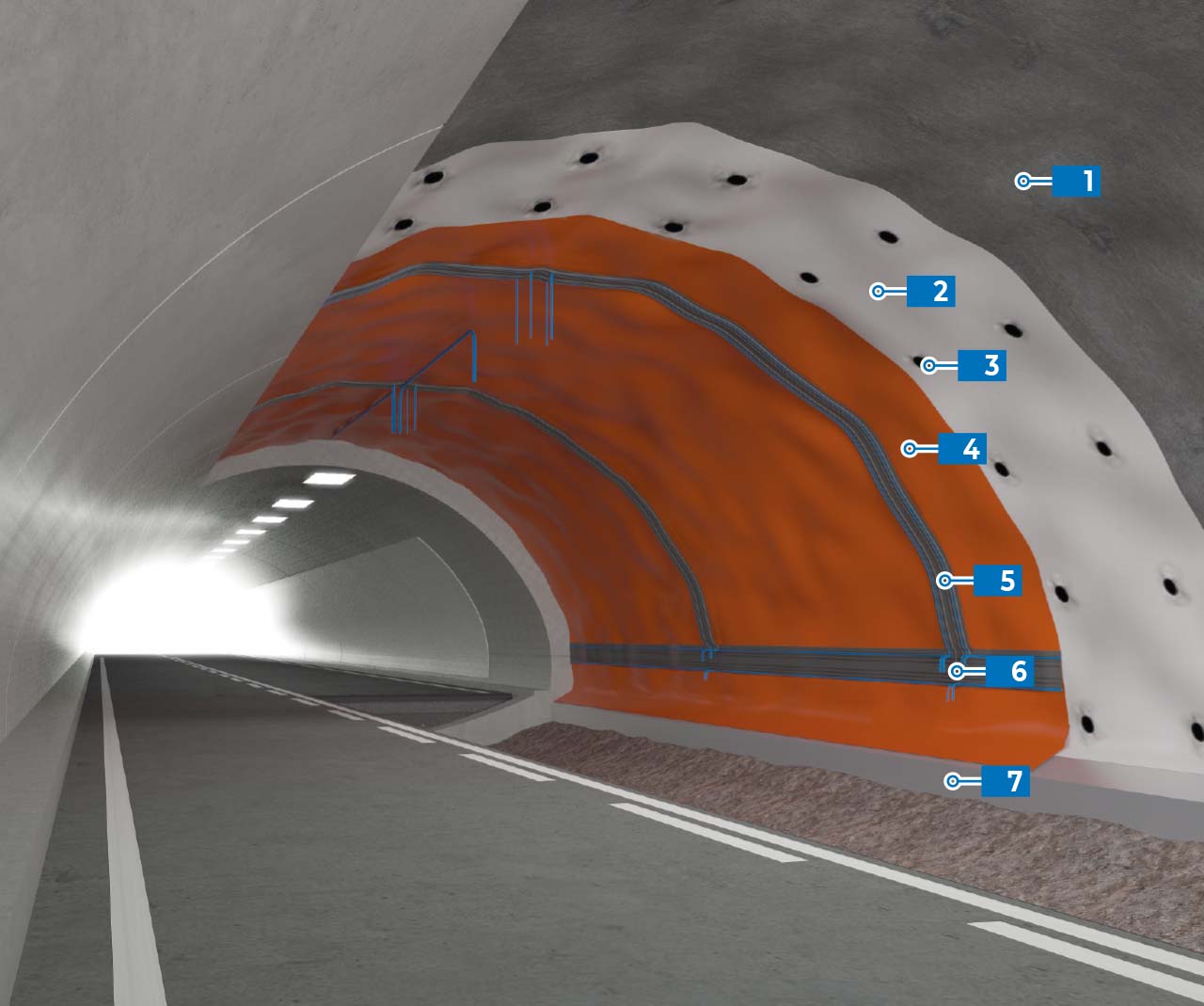

1

Accelerante di presa e additivi per calcestruzzo proiettato MAPEQUICK + DYNAMON

Messa in opera del primo strato in calcestruzzo proiettato additivato con acceleranti e additivi.

2

Strato di regolarizzazione POLYDREN PP

Posa dello strato di regolarizzazione contro il supporto tramite fissaggi meccanici.

3

Disco di fissaggio MAPEPLAN DISCHI DI FISSAGGIO

Applicazione dei dischi di fissaggio tramite chiodature attraverso lo strato di regolarizzazione sottostante.

4

Membrana impermeabilizzante

MAPEPLAN TU

Stesura del manto impermeabile sull’intero sviluppo della calotta, con fissaggio tramite saldature termiche in corrispondenza dei dischi di fissaggio.

5

Waterstop in PVC MAPEPLAN WATERSTOP

Stesura dei profili waterstop per impermeabilizzazione de giunti strutturali in corrispondenza di essi, con fissaggio tramite saldatura termica.

6

Sistema d’iniezione di backup IDROSTOP MULTI + MAPEPLAN END BOX

Allestimento del sistema di impermeabilizzazione dei giunti strutturali tramite stesura dei tubi iniettabili Idrostop Multi in corrispondenza dei profili Waterstop, con successiva disposizione dei punti di iniezione post getto tramite idonea predisposizione delle scatole di terminazione per le tubazioni (Mapeplan End Box)

7

Profilo di drenaggio prefabbricato in PVC MAPEPLAN DRAINAGE PROFILE

Installazione del profilo di drenaggio prefabbricato con riempimento in inerti ed opportuno condotto di drenaggio. Il fissaggio con la membrana impermeabile avviene tramite saldatura termica.
