Rinforzo di nodi trave-pilastro con sistema FRP

Edificio di vecchia costruzione

Travi; Pareti esterne

Rinforzo strutturale

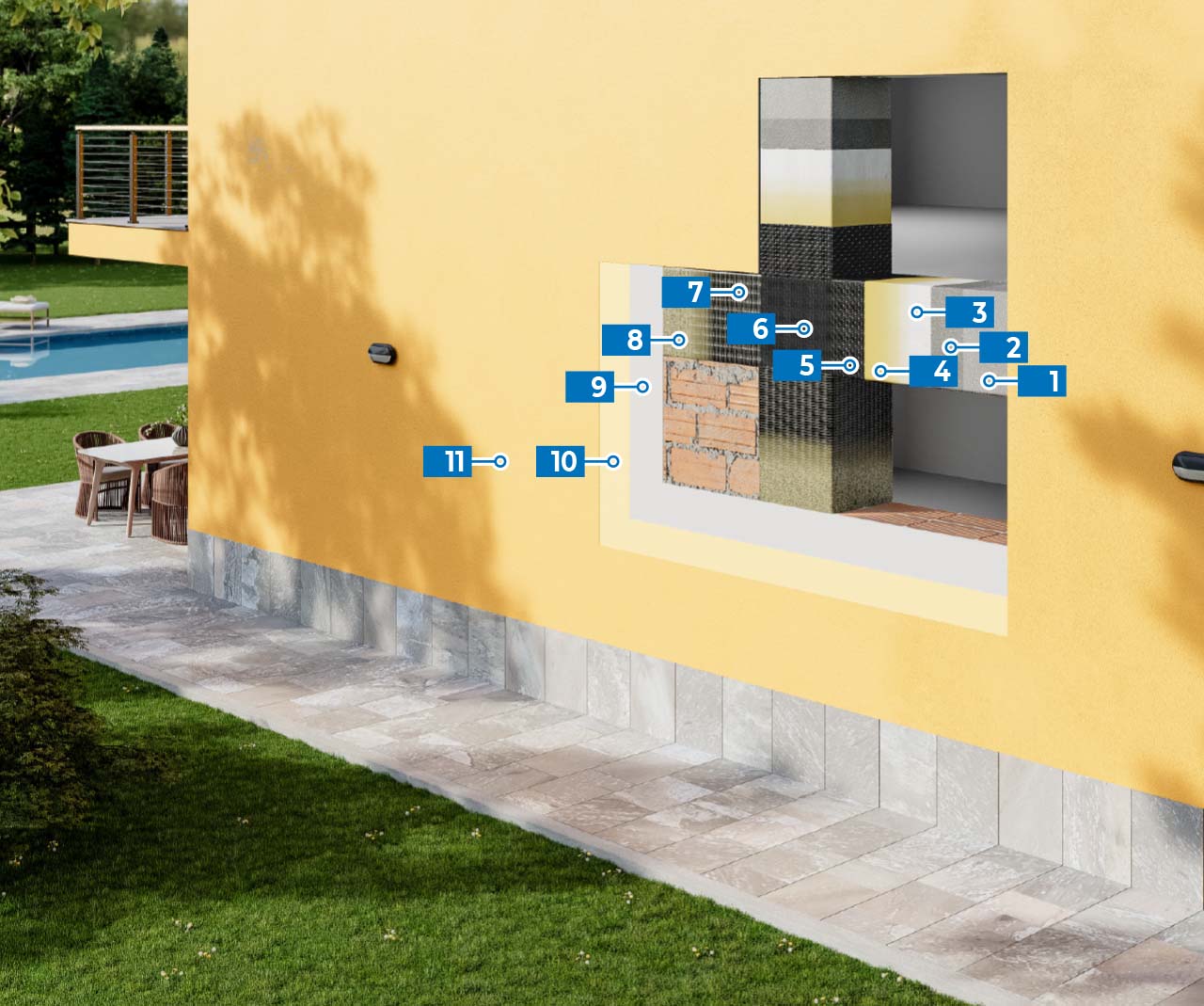

Fasi applicative

Scopri le fasi applicative, i prodotti utilizzati in questa soluzione ed eventuali prodotti alternativi.

1

Struttura in calcestruzzo armato esistente

2

Primer epossidico

MAPEWRAP PRIMER 1

Applicare sulla superficie da rinforzare il primer epossidico bicomponente.

3

Stucco epossidico
MAPEWRAP 11 o MAPEWRAP 12

Stendere a spatola, sul primer fresco, uno strato uniforme di 1,0-1,5 mm di stucco epossidico bicomponente.

4

Adesivo epossidico impregnante

MAPEWRAP 31

Applicare sullo stucco epossidico ancora fresco uno strato di resina epossidica fluida per l’impregnazione dei tessuti

5

Tessuto quadridirezionale in fibra di carbonio

MAPEWRAP C QUADRI-AX

Tagliare fasce di tessuto della lunghezza desiderata e disporle sul pannello centrale del nodo impregnandolo con MAPEWRAP 31.

6

Tessuto unidirezionali in fibra di carbonio

MAPEWRAP C UNI-AX

Fasciare le porzioni terminali delle travi e del pilastro convergenti nel nodo, mediante tessuti unidirezionali in fibra di carbonio. Il tessuto deve essere applicato in forma di anello chiuso garantendo una sovrapposizione delle fasce anulari di 5 cm in verticale e di 20 cm in orizzontale.

7

Impregnante epossidico

MAPEWRAP 31

Applicare un secondo strato di stucco epossidico sui tessuti applicati.

8
